Die Paletten-Schrumpfmaschine TS32 ist eine wirtschaftliche Alternative zum manuellen Schrumpfen.

Sie bietet sich auch als ideales Ersatzgerät an zur Aufrechterhaltung der Produktion, wenn die automatische Verpackungslinie ausgefallen ist oder gewartet werden muss.

Sie kann als freistehendes Gerät benutzt und per Stapler oder Hand-Hubwagen beschickt werden. Alternativ ist die Integration in eine Förderstrecke möglich.

Die Beheizung erfolgt mit Gas (TS32/G) oder elektrisch (TS32/E).

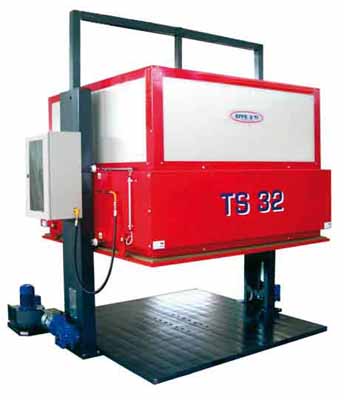

Paletten-Schrumpfmaschine TS32

Beachten Sie die Vorteile dieser einzigartigen Maschine!
Perfektes Schrumpfbild
Hohe Sicherheit durch katalytische Beheizung ohne Flamme (TS32/G) oder elektrische Beheizung (TS32/E)
Unabhängig von Paket-Format und Höhe
In Förderstrecken integrierbar
Konservierung der Wärmeenergie durch Verschluss der unteren Öffnung der Heizkammer mit Rollo (patentiert)
Geringer Wartungsaufwand
Geringer Platzbedarf
UNSCHLAGBARES PREIS-LEISTUNGS-VERHÄLTNIS!

Palettenaufnahme mit Extraktor zur Absaugung der Luft aus der Folienhaube

Rollo verschliesst die untere Öffnung der Heizkammer

Die untere Öffnung der Schrumpfkammer ist durch einen Rollo verschlossen, der nur zur Aufnahme einer Palettenladung geöffnet wird und im geschlossenen Zustand das Entweichen der Heissluft verhindert. Bei Produktionsbeginn ist eine einmalige Vorheizzeit von ca. 30 Minuten erforderlich. Danach wird die Temperatur über ein Thermostat konstant gehalten.

Der untere Rand der Schrumpfkammer ist von einem Sensor-Rahmen umgeben, der ein Aufsetzen auf fehlplazierte Paletten oder überstehende Ladungsteile verhindert. Die Geschwindigkeit der vertikalen Bewegung der Schrumpfkammer ist einstellbar.

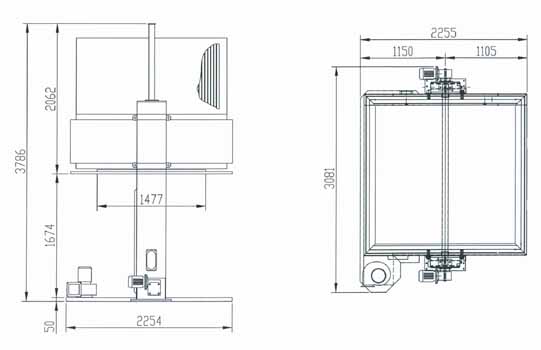

Ladungsformat:

max. 1200 x 1200 mm*

Ladungshöhe:

max. 1500 mm* inkl. Palette

Schrumpffolie:

80 - 180 µm LDPE Folie

Elektroanschluss:

230/400 V, 50 Hz

Stromverbrauch:

10,3 kWh (Schrumpfbetrieb)



7,2 kWh (Vorheizzeit)

Heizgas:

Erdgas oder Flüssiggas

Gasdruck:

20 mbar (Erdgas)



100 mbar (Flüssiggas)

Gasverbrauch:

160 Nl/Zyklus (Erdgas)



95 g/Zyklus (Flüssiggas)

Heizleistung:

max. 32 kW

Betriebstemperatur:

200 ° C +/- 5 %

Durchsatz-Leistung:

bis zu 30 Paletten/Std.

Zeit Schrumpfzyklus:

70 - 80 s bei 120 µm Folie

Vorheizzeit:

einmalig ca. 30 Min.

Katalytische Heizelemente in der Schrumpfkammer

Katalysatoren sind chemische Elemente, die Reaktionen verursachen, ohne selbst daran teil zu nehmen oder verbraucht zu werden. Die auf diesem Prinzip beruhenden Heizelemente sind mit einer Reihe von hochempfindlichen Katalysatoren ausgestattet, die durch einen elektrischen Heizkörper aus Edelstahl vorgeheizt werden. Durch dieses System werden brennbare Gase gefiltert und mit Sauerstoff aus der Umgebungsluft verbunden. Dadurch entsteht flammenlose, infrarote Wärmestrahlung.

Benzin, Lösungsmittel oder irgendwelche anderen brennbaren Substanzen verdampfen bei Kontakt mit der Oberfläche der Heizelemente, ohne sich zu entzünden. Es besteht keine Explosionsgefahr. Eine Flamme, die in die Nähe der Heizelemente gebracht wird, erlischt.

* = Standardausführung, abweichende Werte auf Anfrage
** = je nach Paketgrösse, Folienstärke und Länge der Transportwege

Alle auf dieser Seite enthaltenen Angaben und Daten können ohne Ankündigung geändert werden
